? ? ? ?1、?能量色散型X熒光光譜儀法在PVC制品生產過程控制中的應用
?
? ? ? ?在PVC制品生產過程控制中,?臺式X熒光光譜儀（能量色散型X熒光光譜儀）法主要是以標準樣或正常生產樣作參比樣, 對半成品、成品的臺式X熒光光譜儀(能量色散型X熒光光譜儀)譜圖進行對比分析, 根據譜圖中各元素特征峰的面積變化, 定性、半定量或定量確定待檢樣相對參比樣的組分含量。當檢驗樣品與正常生產樣的能量色散型X熒光光譜儀譜圖基本一致時, 可確認生產處于受制狀態;在排查生產問題原因時, 或過程控制抽樣檢驗樣品對比正常生產樣的
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??譜圖差異明顯時, 可根據能量色散型X熒光光譜儀對比譜圖中材料成分的變化查出影響正常生產的原因。
?
? ? ??
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??法在PVC制品生產過程控制的應用示例如下。
? ? ? ? ?圖1為鈣鋅配方PVC制品混入鉛鹽料的
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??譜圖, 其Pb特征峰顯示該PVC制品生產工序誤混入鉛鹽配方料, 存在交叉污染, 制品衛生性能不合格。無鉛/含鉛配方PVC制品全部或部分生產工序重疊的環境, PVC制品含鉛配方轉換無鉛配方生產中換料不充分, 或無鉛配方PVC制品生產體系混入含鉛腳料時, 容易出現這一問題。
? ? ? ?圖1 鈣鋅配方PVC制品混入鉛鹽料的能量色散型X熒光光譜儀譜圖
?
圖 1
鈣鋅配方PVC制品混入鉛鹽料的能量色散型X熒光光譜儀譜圖??
?

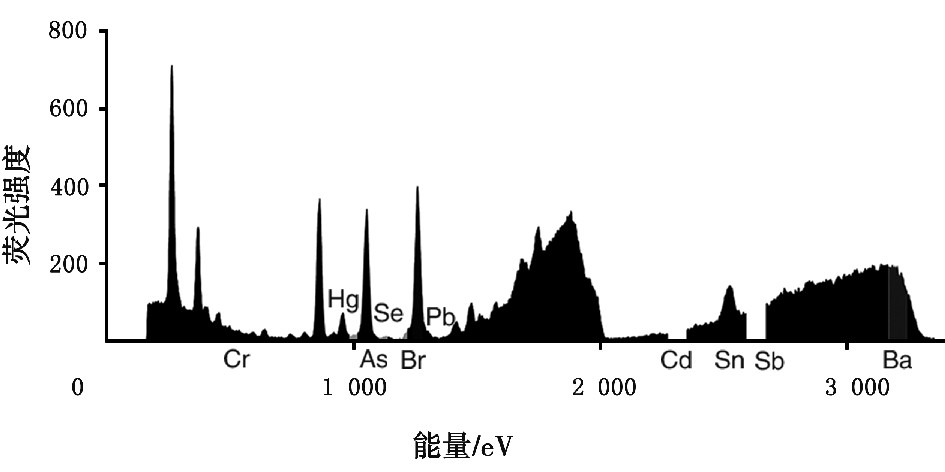

? ? ? ?圖2為排水PVC管材性能不合格原因排查時
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??對比譜圖, 顯示問題制品 (譜圖虛線部分) 的Ca峰明顯高于正常制品 (譜圖實線部分) , 說明異常制品中碳酸鈣投料量偏多。
? ? ? ?圖2 同配方不同班次排水PVC管材對比能量色散型X熒光光譜儀譜圖
?
圖 2
同配方不同班次排水PVC管材對比能量色散型X熒光光譜儀譜圖??
?
?

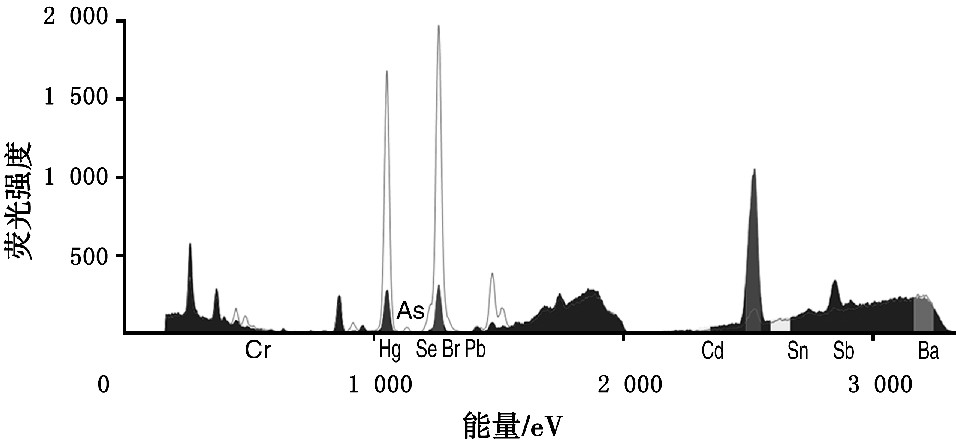

? ? ? ?圖3為鈣鋅穩定劑配方PVC管材因外觀存在而進行色線分析處理時, 擠出機螺桿積垢的
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??譜圖, 顯示積垢主體成分為鈣鋅穩定劑等有機物, 這為解決問題提供了方向。
? ? ? ?圖3給水PVC管材螺桿積垢能量色散型X熒光光譜儀譜圖
?
圖 3
給水PVC管材螺桿積垢能量色散型X熒光光譜儀譜圖??
?

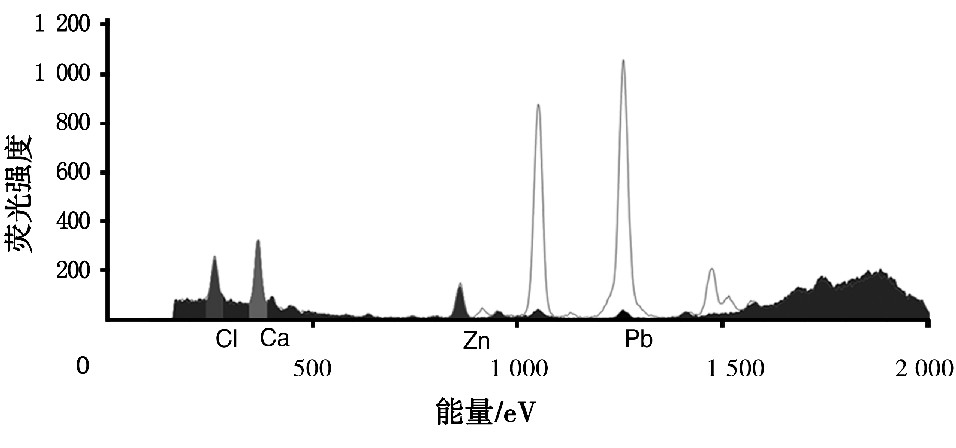

? ? ? ?圖4為鉛鹽配方電工套管外觀發黃排查的正常生產捏和料 (虛線部分) 和問題捏和料 (實線部分)
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??對比譜圖, 顯示問題料鉛鹽穩定劑含量偏低。結合問題料流變扭矩明顯增大且動態熱穩定時間明顯低于正常料, 確認為下料工序少加含穩定劑、助劑輔料所致。
? ? ? ?圖4 鉛鹽PVC管發黃排查能量色散型X熒光光譜儀譜圖
?
圖 4
?鉛鹽PVC管發黃排查能量色散型X熒光光譜儀譜圖??
?

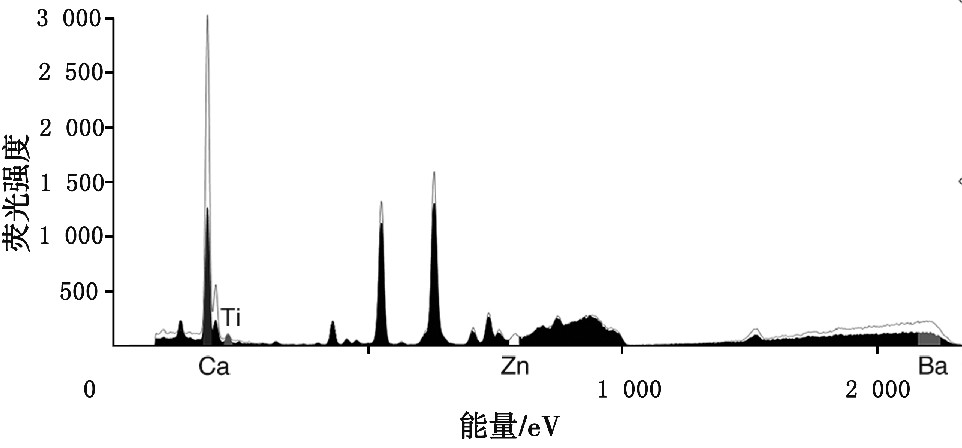

? ? ? ?圖5為PVC管件外觀發黑原因排查的生產用粒料
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??對比譜圖, 顯示發黑制品用粒料 (實線部分) 混有有機錫配方破碎料 (正常鉛鹽配方粒料見虛線部分) , 確認為制品發黑原因。
? ? ? ?圖5PVC制品外觀發黑排查能量色散型X熒光光譜儀譜圖
?
圖 5
PVC制品外觀發黑排查能量色散型X熒光光譜儀譜圖
?
? ? ? ?可見,
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??法具有快速、無損、寬譜圖的特點, 能滿足生產過程控制中檢驗結果快速得出、低成本的檢驗要求, 是其他檢驗方法所無法比擬的, 極便于PVC制品生產中對原材料質量、配方、工藝、設備正常運行的監控與生產出現問題時的原因及時排查與處理。在涉水PVC制品與鉛鹽配方PVC制品生產線存在工序重疊的生產環境中, 應
臺式X熒光光譜儀(能量色散型X熒光光譜儀)??進行涉水PVC制品重金屬元素的控制有著良好的效果。
